CLUB PoE
SNABB PoE ETHERNET TILL DMX-RDM-GRÄNSSNITT
NODE · FRISTÅENDE
Ocuco-landskapet CLUB PoE är ett Ethernet-till-DMX-belysningsgränssnitt med två DMX-512 RDM-portar (1 024 kanaler), som drivs via Ethernet (PoE A och B, IEEE 802.3af/at), via en 9–48 V DC-ingång eller via USB-C. Den fungerar som ett live-gränssnitt för PRO DMX 2 och PIXXEM, som en fristående handkontroll som spelar upp till 5 scener samtidigt från 8 MB minne, och som en Art-Net 4 / sACN till DMX-nodI fristående läge kan dess portar även skicka DMX till nätverket som Art-Net eller sACN. Uppgraderingar på plats lägger till Art-Net / sACN universum (upp till 64 i PRO DMX 2 och 512 i PIXXEM), en 24-timmars tidslinje, MIDI-tidskod och SMPTE.
Den ersätter CLUB-E och PRONET-E med en ny generation hårdvara:
- 8 MB (64 Mbit) fristående minne (tidigare 300 KB) för större föreställningar, längre tidslinjer och mer komplexa installationer utan dator.
- 100 Mbps Ethernet för smidigare nätverkskommunikation och bättre Art-Net / sACN prestanda.
- 9–48 V DC-ingång för fasta eller mobila installationer.
Ocuco-landskapet CLUB PoE hanterar kontroll av liveshower, synkronisering av ljud- och videotidslinjer och ljud-till-ljus-automation med PRO DMX 2. Den körs även i fristående läge och kan styras från Wi-Light-appen via valfri Wi-Fi-router i samma nätverk.
För stora installationer utökar uppgraderingar som installeras på plats med DeviceTool CLUB PoE: mer Art-Net / sACN universum, 24-timmars tidslinje för ljud och video, MIDI-tidskod, PC-klockhändelser och inspelning i realtid på tidslinjen. Se Uppgraderingar och licenser.
Ocuco-landskapet CLUB PoE har ett hölje i borstad anodiserad aluminium och fungerar med PRO DMX 2 och PIXXEM, samt LED-spelare och Pro DMX.
XLR
1. Mark
2. Data -
3. Data +
XLR
1. Mark
2. Data -
3. Data +
RJ45-kontakt
PoE: A och B
Strömförsörjning 9-48V
DC -ingång
Knappen
NÄSTA scen eller NODE lägesval (håll ned 1s)
USB-C
5V. DC, 0.3A
Huvuddragen i CLUB PoE
Ethernet PoE/LAN
Snabb kommunikation på alla lokala nätverk, med DHCP eller statisk IP. Power over Ethernet (IEEE 802.3af/at, PoE A och B) överför ström och data via en RJ45-kabel. Fjärrstyrning från en telefon eller surfplatta med Wi-Light-appen, via valfri Wi-Fi-router på samma LAN eller via internet ingår. Fjärrstyrning och firmwareuppdateringar: se Fjärrstyrning och uppdateringar.
Art-Net 4, sACN till DMX
Avkodar Art-Net 4 och sACN till 2 DMX-512-utgångar i en enhet, utan separat avkodare. Fungerar med alla ljusbord, mediaservrar eller programvaror som skickar Art-Net eller sACN.
Flexibel DMX och nätverks-I/O
I PRO DMX 2 ställs varje port in individuellt: DMX A och DMX B som ingång eller utgång, Art-Net eller sACN-portar som ingång, utgång eller av, med ett eller flera universum per port. Inställningarna lagras för fristående läge: utan dator skickar enheten en konsols DMX till nätverket som Art-Net eller sACN.
DMX / Art-Net / sACN sammanfoga

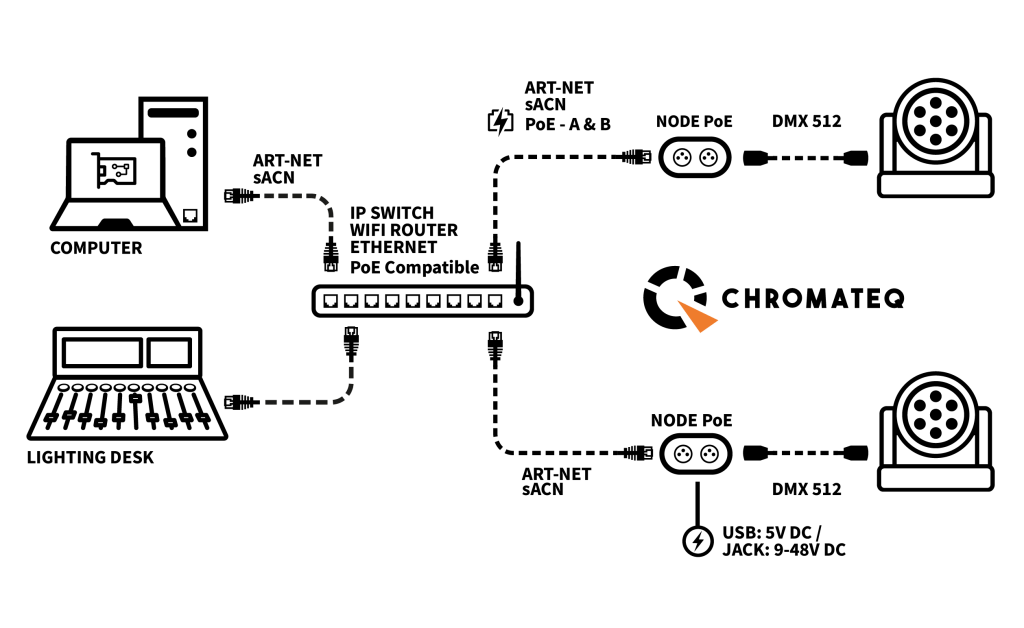

I nodläge kan två Art-Net-källor dela samma DMX-utgång, sammanfogade i HTP, LTP eller LowTP (inställt i PRO DMX 2, DeviceTool eller webbläsaren). I fristående läge kan en DMX-ingång sammanfogas med en Art-Net- eller sACN-utgång i HTP (inställt i PRO DMX 2).
Stå ensam och Timeline
Spelar in och spelar upp DMX, Art-Net och sACN utan dator: 512 scener, 20 000 steg, 5 scener spelas upp samtidigt. Startar vid påslag och återupptar de sista scenerna efter ett strömavbrott. Matar ut sina 2 DMX-universum och samma universum via Art-Net eller sACN samtidigt, live eller fristående. Upp till 30 minuter ljud- och videotidslinje vid anslutning (24 timmar med FULL uppgradering).
RDM-DMX-kompatibel
Två 512-kanaliga DMX-portar, DMX A (XLR 1) och DMX B (XLR 2), var och en inställd som ingång eller utgång. RDM fungerar i båda riktningarna med alla RDM-kompatibla fixturer: identifiering och realtidsövervakning i RDM-fliken i PRO DMX 2-patchfönstret.
Trippelkraft
PoE A och B, 9–48 V DC-uttag eller USB-C (5 V, 0.3 A): ström från nätverket, en lokal strömförsörjning eller en dator. Förbrukning: 1.3 W.
Internationell garanti
5 års internationell garanti och teknisk support över hela världen på engelska, franska och kinesiska. Monteringsrem ingår. XLR 3-polig eller 5-polig på begäran.

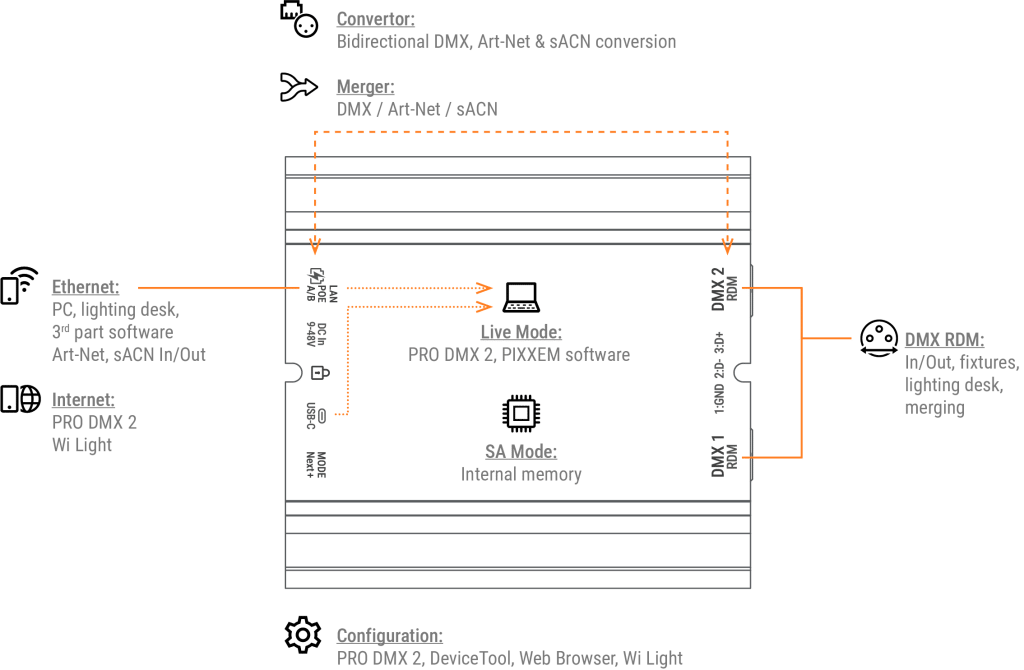

Hur CLUB PoE-anslutningar
En enhet, 5 roller
Live DMX-gränssnitt för PRO DMX 2 och PIXXEM, fristående styrenhet, Art-Net / sACN till DMX-nod, DMX till Art-Net / sACN omvandlare genom flexibel portkonfiguration och DMX / Art-Net / sACN fusion.
Driftslägen
Live-läge
- Installera den senaste programvaran och USB-drivrutinerna.
- Anslut enheten via USB-C eller till nätverket via RJ45.
- Starta programvaran: gränssnittet har upptäckts (grön lysdiod blinkar snabbt via USB; gul lysdiod blinkar via Ethernet).
- Patcha dina DMX-armaturer.
- Programscener och sekvenser.
- Spela din show.
Fristående läge
- Programmera scener i liveläge.
- Klicka på Spara i minnet.
- Stäng programvaran.
- Strömförsörj enheten via USB-C, DC-uttag eller PoE.
- Standardscenen startar (grön lysdiod blinkar långsamt).
- Välj scener med NEXT-knappen, DMX In, UDP, webbsidan eller Wi-Light.
Nodläge
- Anslut till nätverket via RJ45, strömförsörjning via PoE eller DC.
- Ställ in IP-adressen: DHCP som standard eller statisk.
- Art-Net: ange Kortnamn, Långtnamn, Undernät och Universum.
- sACN: välj universum för varje utgång.
- Välj nodläge i programvaran, DeviceTool, eller håll knappen intryckt i 1 sekund.
- Starta om enheten efter varje IP- eller lägesändring.

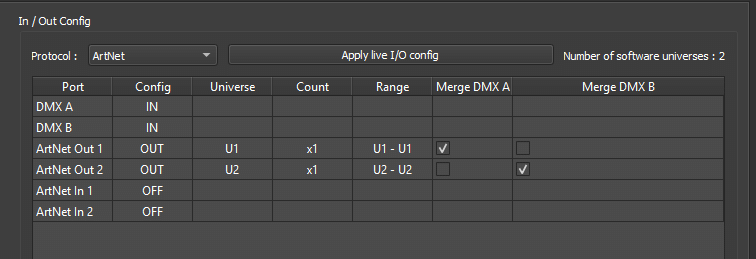

In/ut fristående konfiguration
- I PRO DMX 2, öppna In/Out Config och välj protokoll: Art-Net eller sACN.
- Ställ in DMX A och DMX B på IN eller OUT, och var och en Art-Net / sACN porten till IN, UT eller AV.
- För varje nätverksport väljer du det första universumet och antalet universum (till exempel U1–U2).
- För att skicka en DMX-ingång till nätverket, markera Sammanfoga DMX A eller Sammanfoga DMX B på en nätverksutgång: DMX-ingången sammanfogas i HTP med showuniversumet.
- Klicka på Spara i minnet: routingen körs sedan i fristående läge, utan dator.
- Tillämpa live I/O-konfiguration återställer standardvärdet: alla portar som utgångar.
ladda ner
Kompatibel programvara
Ocuco-landskapet CLUB PoE fungerar med all aktuell Chromateq-programvara, i skalbara system för liveshower och fasta installationer, eller på egen hand, utan dator.
PRO DMX 2
Live-belysningsstyrning och fristående programmering.
PIXXEM
Pixelmappning, DVI-inspelning och video.
STUDIO DMX
3D-visare i realtid.
WI-LJUS
Gratis iOS- och Android-app: kommandon över det lokala nätverket eller internet.
Windows 10/11 · macOS 10.14 och senare · Linux (Ubuntu, Debian) · Raspberry Pi OS (STUDIO LUX: Windows och macOS)
All vår programvara för ljushantering är gratis och kräver en Chromateq™-enhet, ett gränssnitt eller en licens för att förvandla din dator till en imponerande anpassningsbar och effektiv DMX-kontroller.
CLUB PoE-specifikationer
| Hårdvara och DMX (programvara och live) | CLUB PoE |
|---|---|
| Detaljhandelspris (exklusive moms) | 399 € / 469 $ · uppgraderingar: se Programvarualternativ |
| PRO DMX 2, PIXXEM (DMX-kanaler) | 1024 (2 × 512 – In/Ut, 2 U) |
| Internationell garanti | 5 år |
| Ethernet (10–100 Mbit/s), 100BASE-TX, IEEE 802.3af/at | Ja (PoE A och B, LAN) |
| USB-C | Ja (5 V DC, 0.3 A) |
| Max anslutna enheter | 10 (USB, 20 DMX-universum) / 128 (Ethernet, 256 Art-Net-universum) |
| RDM (Remote Device Management, dubbelriktad DMX) | Ja, PRO DMX 2, PIXXEM |
| Mått (mm/tum) | H 90 (3.54) · B 80 (3.15) · D 45 (1.77) |
| Vikt / driftstemperatur / certifiering | 0.19 kg (0.42 lb) / −40 till +85 °C / CE, FCC, RoHS, UKCA |
| Baksidor | Borstad anodiserad aluminium, IP40 |
| Stand Alone | |
|---|---|
| DMX-utgång | 1024 (2 × 512, 2 U) |
| Scener som spelas samtidigt | 5 |
| NODE (Art-Net och sACN till DMX) | 2 × 512 ut per gränssnitt |
| I/O-konfiguration (inställd i PRO DMX 2) | DMX A / B: IN eller UT · Art-Net / sACN portar: IN, OUT eller OFF · flera universum per nätverksport · DMX till Art-Net / sACN |
| Sammanfoga | Fristående: DMX In i Art-Net / sACN ut, HTP · Nod: 2 Art-Net-källor på en DMX-utgång, HTP, LTP eller LowTP (PRO DMX 2, DeviceTool, webbläsare) |
| Automatisk start / scenåterställning efter strömavbrott | Jaja |
| Wi-Light-appen: fjärrkontroll, kommandon, konfiguration | Ja (LAN och internet ingår) |
| Samtidiga terminaler (Wi-Light, webbläsare) | Upp till 10, status uppdaterad i realtid |
| Över internet | Ingår: livekontroll med PRO DMX 2 · uppdatering av fristående show · firmwareuppdatering |
| Effekt | 5 V DC, 0.3 A via USB-C · 9–48 V DC via uttag · PoE A och B · 1.3 W |
| Minne (fristående) | |
|---|---|
| Minne-/stegkapacitet | 8 MB (64 Mbit) · 20 000 steg |
| Maximal scenkapacitet | 512 |
| Utlösare (fristående) | |
|---|---|
| Knappen | NÄSTA scen och lägesval (håll in 1 sekund) |
| Infraröd fjärrkontroll | Valfritt, med IR-kit (Ingår ej) |
| DMX-ingång, Art-Net / sACN In | Utlösare och sammanslagning, 512 kanaler |
| Wi-Light-appen / API | Ja (LAN och internet) |
| UDP protokoll (programvara från tredje part, SDK) | Ja, Ethernet-utlösare och kommandon |
Programvarualternativ
En enhet, uppgraderingar på plats. I liveläge, den CLUB PoE-utgångar lika många Art-Net / sACN universum som DMX-universum: 2. Uppgraderingar installerade på plats med DeviceTool låser upp mer: från 8 universum (U8U) upp till 64 i PRO DMX 2 (U64U) och 512 i PIXXEM (U512U), med FULL-funktionerna inkluderade. FULL finns även tillgänglig separat. Priser och detaljer: Uppgraderingar och licenser.
| Mjukvara | CLUB PoE (standard) | Med uppgradering |
|---|---|---|
| PRO DMX 2, PIXXEM, STUDIO (DMX-kanaler) | 2 × 512 per enhet (ingång/utgång) | |
| Ljud-, videotidslinje (PRO DMX 2, PIXXEM) | 30 min | 24 timmar (FULL*) |
| Wi-Light mobilapp / API | Programvara och enhetskontroll via LAN och internet (ingår) | |
| Teknisk support över hela världen | Ja: engelska, franska, kinesiska | |
| Art-Net, sACN, DVI, DMX in/ut | ||
|---|---|---|
| Art-Net, sACN-utgång (PRO DMX 2, sändning max 45 U) | 2U (samma som DMX) | 8 U (U8U) · 16 U (U16U) · 64 U (U64U och högre) |
| Art-Net, sACN-utgång (PIXXEM, sändning max 45 U) | 2U (samma som DMX) | 16 U (U8U) · 32 U (U16U) · 128 U (U64U) · 256 U (U256U) · 512 U (U512U) |
| DVI-upplösning (PIXXEM) | - | Från 128 × 128 (U8U) upp till 1920 × 1080 (U512U) |
| Art-Net, sACN-ingång: kontroll, triggers, inspelning, RDM | 2 U | 8 U (U8U) · 16 U (U16U och högre) |
| DMX-ingång: styrning, triggers, inspelning | Ja | |
| triggers | ||
|---|---|---|
| MIDI, RS232 (via datorn), DMX-ingång, tangentbord, hyperlänkar | Ja | |
| MIDI-kontroll, ljudrytm, BPM, Wi-Light, UDP | Ja | |
| PC-klocka och kalender, MTC, SMPTE | Nej | Ja (FULL*) |
| Live-tidslinjeinspelning + flera tidslinjer | Nej | Ja (FULL*) |
| Anpassning av användargränssnittet | Ja | |
*FULL: 24 timmars tidslinje + flera tidslinjer + liveinspelning av tidslinje + obegränsad 3D + MIDI-tidskod + SMPTE + PC-kalender och klockutlösare.
Konfiguration av WEBBLOWSER
Enheten är ansluten via Ethernet, direkt eller via en Wi-Fi-router, och kan konfigureras från valfri webbläsare.
3 sätt att komma åt det:
- Med dess standard-IP-adress – t.ex. http://192.168.0.5
- Med dess serienummer + .local – t.ex. http://02a000101.local
- Med dess generiska namn + .local – t.ex. http://mydmxdevice.local
Enheten använder DHCP som standard. Dess statiska standardadress är 192.168.0.5 (mask 255.255.255.0): ge datorn en adress inom samma intervall. Starta om enheten efter varje IP- eller lägesändring.
Obs: När flera enheter är anslutna till samma nätverk öppnas en av enheterna slumpmässigt via http://mydmxdevice.local-åtkomst.
För att konfigurera en specifik enhet, använd dess IP-adress eller serienummer (.local).
Fjärrkontroll och uppdateringar
Ocuco-landskapet CLUB PoE förblir kontrollerbart medan det bearbetar Art-Net och sACN. I nod- och fristående läge, UDP Kommandon, Wi-Light-appen, webbläsaren och styrprogramvaran förblir tillgängliga och svarar medan Art-Net- och sACN-paket tas emot och bearbetas.
- Upp till 10 terminaler samtidigt (Wi-Light-app, webbläsare), med enhetsstatus uppdaterad i realtid på var och en av dem.
- Webbfjärrstyrning via internet: säker kommunikation, snabbare än på föregående generation.
- Live-kontroll med PRO DMX 2 över internet.
- Fjärruppdateringar via internet: fristående show och firmware, med en säker och pålitlig överföring.
Alla dessa funktioner ingår i CLUB PoE, utan uppgradering eller prenumeration.
DIN Kit - Universal skenmontering
Ocuco-landskapet DIN Rail Holder Kit är en enkel och bekväm monteringslösning utformad för att enkelt fästa alla Chromateq-enheter på en standard DIN skena. Konstruerad för integratörer, installatörer och tekniska miljöer, säkerställer den en ren, säker och tillförlitlig installation inuti elskåp, kontrollpaneler och industriella system.
Den är helt kompatibel med alla Chromateq-produkter, vilket ger snabb och sömlös integration för projekt som kräver DIN montering på skenan. DIN Hållaren är fäst på baksidan av fodralet med ett starkt och robust dubbelhäftande tejp (3M).
Tillgänglig på begäran vid beställning.
Priset på DIN Kit: 20€ (exklusive moms).
3- och 5-pins XLR finns tillgängliga
Alla våra XLR-enheter är utrustade med en 3-polig XLR-kontakt. På begäran kan varje enhet levereras med en 5-polig XLR-kontakt vid beställning: detta förlängs med 2 till 5 dagar från leveranstiden. XLR 5-polig måste anges på proforman.
Monteringsrem
Monteringsremmen är ett enkelt och praktiskt tillbehör utformat för snabb och säker installation av dina enheter. Den är lätt, återanvändbar och mycket anpassningsbar, så att du kan fästa eller bunta ihop kablar och moduler på några sekunder, utan verktyg.
Perfekt för tekniker och integratörer på språng, säkerställer den en ren, stabil och välorganiserad installation oavsett om det är i ett rack, flightcase eller installation på plats.
Kardborreband – 40 cm – Ingår i följande paket: NODE PoE, CLUB PoE. Säljs separat: 20 € (exklusive moms).
Club PoE: vanliga frågor
Kan CLUB Fungerar PoE utan dator?
Ja. Programmera scener en gång i PRO DMX 2 och spara dem på enheten: den spelar upp dem separat, upp till 5 samtidigt, utlösta av dess knapp, DMX In, Art-Net / sACN I, UDP, webbsidan eller Wi-Light-appen. Den startar automatiskt vid påslagning.
Behöver jag en PoE-switch?
Nej. Den CLUB PoE körs på PoE (A eller B), på en 9–48 V DC-strömförsörjning eller på USB-C.
Vilka uppgraderingar finns tillgängliga för CLUB PoE?
Uppgraderingar installeras på plats med DeviceTool. FULL lägger till 24-timmars tidslinje, flera tidslinjer, live-inspelning av tidslinjer, MIDI-tidskod, SMPTE, PC-kalenderutlösare och STUDIO LUX FULL. U8U till U512U låser upp mer. Art-Net / sACN universum, inklusive FULL: upp till 64 i PRO DMX 2 och 512 i PIXXEM. Priserna finns på Uppgraderingar och licenser sida.
Kan den konvertera DMX till Art-Net eller sACN?
Ja, i fristående läge. I PRO DMX 2, ställ in CLUB PoE:s DMX-port som ingång och markera dess sammanslagning på en Art-Net- eller sACN-utgång, klicka sedan på Spara i minnet: enheten skickar DMX-ingången till nätverket utan en dator.
Kan två Art-Net-källor styra samma DMX-utgång?
Ja, i nodläge. Den CLUB PoE sammanfogar två Art-Net-källor på samma DMX-utgång i HTP, LTP eller LowTP, inställt i PRO DMX 2, DeviceTool eller webbläsaren.
Vilka konsoler och programvara kan driva CLUB PoE?
I liveläge, den CLUB PoE drivs av PRO DMX 2 och PIXXEM via USB-C eller Ethernet. I nodläge, av valfri Art-Net 4- eller sACN-källa: ljusbord, mediaserver eller programvara.
Hur många CLUB Kan PoE-enheter dela ett nätverk?
Upp till 128 CLUB PoE-enheter i liveläge över Ethernet. I nodläge, upp till 512 i broadcast och 3 072 i unicast.
Kan jag uppdatera CLUB PoE på distans?
Ja. Via internet kan du uppdatera den fristående showen och firmware, och ta livekontroll med PRO DMX 2. Upp till 10 terminaler (Wi-Light-app, webbläsare) kan anslutas samtidigt.
Support och nedladdning
Nedan hittar du alla dokument och filer relaterade till enheten och Chromateqs produkter för belysningsstyrning.
(Certifikat, användarmanualer, datablad, foton, 3D-objektfiler och mer…)
Enhetsdokumentation
- Specifikationer
- Bilder och 3D
- Video
- CLUB PoE-datablad - sv.pdf
